發布時間：2018-12-13
單回路-自力式調節閥組，自力式壓力調節閥不是安裝在管道上，而是配合其它閥門或管道聯合安裝在系統中，通常有單路減壓和雙路減壓兩種。用戶可以根據需要訂購。
- 單回路-自力式調節閥組
產品介紹
ZZYP(M、N）型自力式壓力調節閥不是安裝在管道上，而是配合其它閥門或管道聯合安裝在系統中，通常有單路減壓和雙路減壓兩種。用戶可以根據需要訂購。
閥結構形式
A.單路減壓

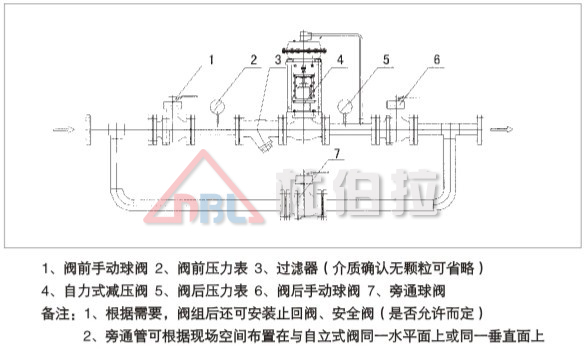

一、用于各種氣體及低粘度液體的減壓

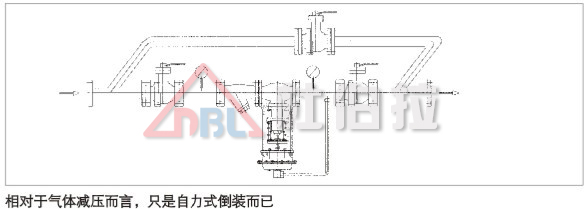

二、用于各種高粘度液體的介質減壓

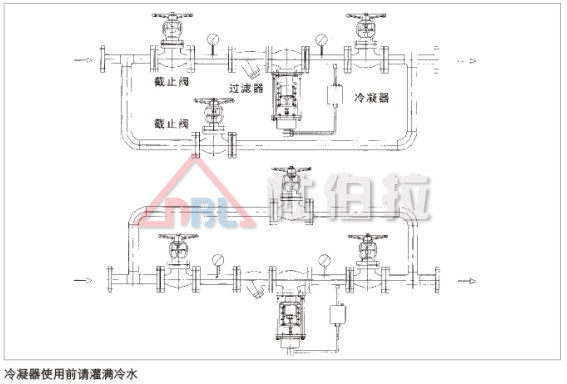

三、用于蒸汽減壓的自力式
B.雙路減壓
雙路減壓只用于在工況特別重要，系統不允許出故障的系統中，平常一路工作，一路關閉備用，只要流量足夠，不需要同時開啟兩路減壓，以免出現閥開度過小產生震蕩和噪聲影響閥使用壽命。

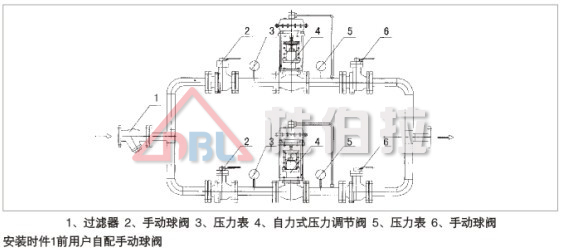

一、用于各種氣體及低粘度液體的減壓

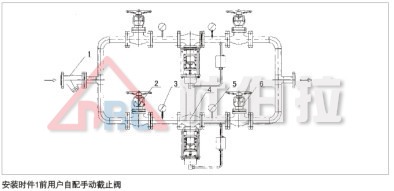

二、用于各種高粘度液體介質的減壓
同氣體減壓，只是自力式閥門倒裝便可。
三、用于蒸汽減壓的自力式雙路閥組

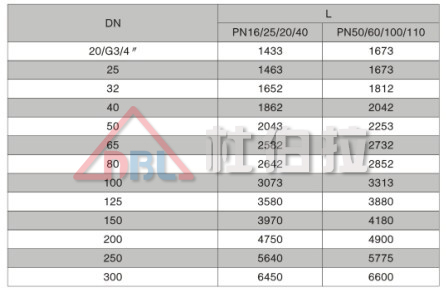

外形尺寸
產品安裝與使用
*閥在氣體或低粘度液體介質中使用時，通常ZZY型自力式壓力調節閥為自立在水平管上，當位置空間不允許時才倒裝或斜裝。
*閥在蒸汽或高粘度液體介質中使用時，通常ZZY型自力式壓力調節閥為倒立安裝在水平管上，冷凝器（蒸汽用自力式）應高于調壓閥的執行機構而低于閥前后接管。使用前冷凝器應灌滿冷水，以后約3個月灌水一次。
*取壓點應取在調壓閥適當位置，閥前調壓應大于2倍管道直徑，閥后調壓大于6倍管道直徑。
*為便于現場維修及操作，調壓閥四周應留有適當空間。
*當介質為潔凈氣體或液體時，閥前過濾器可不安裝。
*調壓閥通徑過大（DN≥100時），應有固定支架。
*當確認介質很潔凈時，件3可不安裝。
*位置實在不允許時，旁通閥（手動）可以省略（我們不推薦）。
*閥組后根據需要用戶可選配止回閥、安全閥等。
*自力式閥根據計算通徑可以小于管道直徑，而截止閥、切斷球閥、旁通閥、過濾器則不能小于管道直徑。
